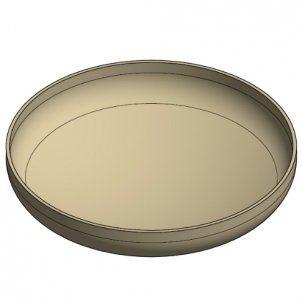

KLÖPPERBODEN TIEFGEZOGEN
WERKSTOFF:  PVC U, PVC C, PP UND PE






Unsere tiefgezogenen Klöpperböden sind besonders geeignet  als sog. Abschlusselemente für Druckbehälter aus verschiedenen Kunststoffen wie PE, PP, PVC U und PVC C.

Durch die abgeflachte Halbkugelform nehmen sie weniger Raum ein als die für Druckbeaufschlagung ideale Halbkugelform bei einer nur geringfügig dickeren Wandstärke. Angepasst an die gängigen Abmessungen der Nominaldurchmesser der Kunststoffrohrsysteme, fertigen wir Klöpperböden aus Kunststoff für den Kunststoff-Apparatebau.

Die tiefgezogene kaschierten Klöpperboden aus Kunststoff, werden in der Regel durch das Heizlement-Stumpfschweißverfahren mit dem rohrförmigen Druckbehälter verbunden.

Berechnungsgrundlagen für die Wanddickenberechnung von gewölbten Böden bei Innendruckbeanspruchung, sind in Deutschland in den einschlägigen Regelwerken für die Herstellung von Druckbehältern nach der Druckgeräterichtlinie 97/23/EG (AD 2000-Merkblatt B3 sowie in der harmonisierten Norm EN 13445-3) vorhanden.






LIEFERPROGRAMM UND TECHNISCHE DATEN


KLÖPPERBODEN AUS WERKSTOFF:
- PVC U, PVC C, PE und PP, vorbereitet für den Behälterbau




Klöpperboden angelehnt an DIN 28011 und DIN 8077/78 Artikelnummer

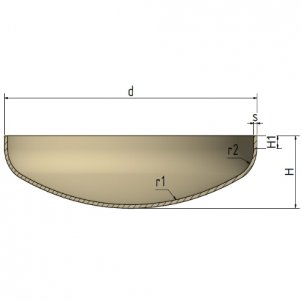

d H h1 S r1 r2 PP-C-PK PE 100-SK PVDF-geätzt PVC U PVC C PP PE
200 50 10 5 200 20 auf Anfrage auf Anfrage auf Anfrage KLOE-200-PVCU KLOE-200-PVCC KLOE-200-PPG KLOE-200-PEG
315 75 10 5 315 31,5 auf Anfrage auf Anfrage auf Anfrage KLOE-315-PVCU KLOE-315-PVCC KLOE-315-PPG KLOE-315-PEG
400 90 10 5 400 40 auf Anfrage auf Anfrage auf Anfrage KLOE-400-PVCU KLOE-400-PVCC KLOE-400-PPG KLOE-400-PEG
500 110 10 5 500 50 auf Anfrage auf Anfrage auf Anfrage KLOE-500-PVCU KLOE-500-PVCC KLOE-500-PPG KLOE-500-PEG
630 135 10 5 630 63 auf Anfrage auf Anfrage auf Anfrage KLOE-630-PVCU KLOE-630-PVCC KLOE-630-PPG KLOE-630-PEG
710 150 10 5 710 71 auf Anfrage auf Anfrage auf Anfrage KLOE-710-PVCU KLOE-710-PVCC KLOE-710-PPG KLOE-710-PEG
800 168 10 5 800 80 auf Anfrage auf Anfrage auf Anfrage auf Anfrage auf Anfrage auf Anfrage auf Anfrage

Technische Änderungen vorbehalten. Alle Maße in mm.



TOLERANZEN

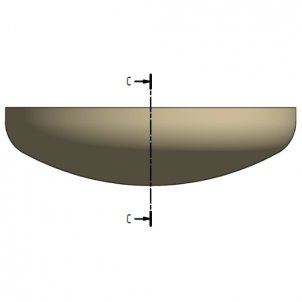

KLÖPPERBODEN angelehnt an DIN 28011 und DIN 8077/78
d Toleranzen zu "d" H h1 s r1 r2
Werkstoff Thermoplast : PP,PPs, PE, PVC (auch Sonderwerkstoffe wie z.B.: PE-el, PVC-C...)
200 -4mm/+0mm 50 10 5 200 20
315 -5mm/+0mm 75 10 5 315 31,5
400 -6mm/+0mm 90 10 5 400 40
500 -8mm/+0mm 110 10 5 500 50
630 -8mm/+0mm 135 10 5 630 63
700 -10mm/+0mm 150 10 5 710 71

- hergestellt aus 5 mm Plattenmaterial, "s" kann variieren druch Materialschwindung beim Thermoformen
- maximale Plattenstärke zum Thermoformen = 10 mm
- im Inneren können Fließkonturen enststehen
